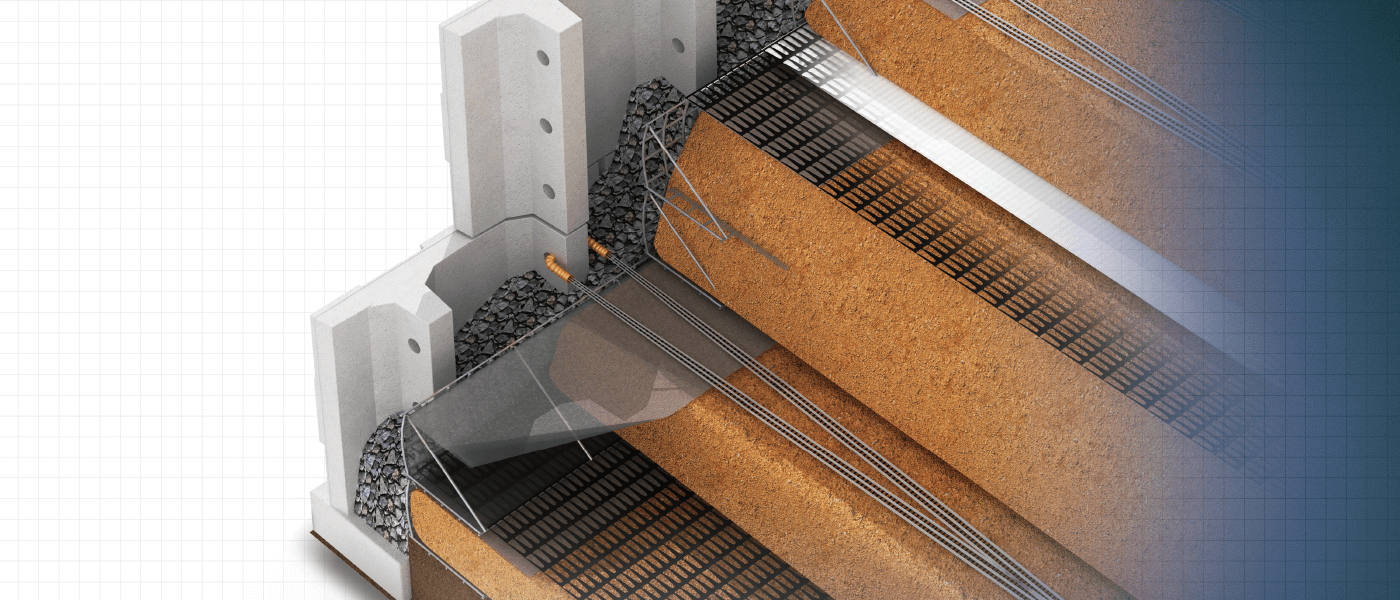

アデムウォールの主要部材、壁面材・アデム・グリッドベルト・内壁シートをご紹介します。

buzai-kv

壁面材(コンクリートパネル)は薄型、軽量。
π型の自立しやすい形状で施工性に優れています。

buzai2

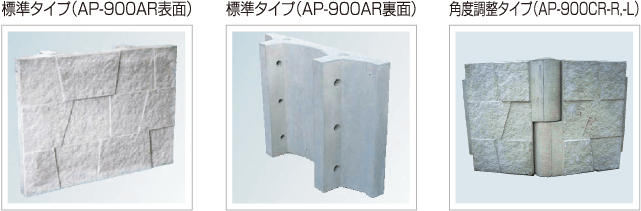

壁面材(コンクリートパネル)の表面には美しい外観を形成するために、凹凸のある化粧が施されています。
また、裏面は現場での施工性を高めるために安定性のあるπ型を採用しています。
施工現場の起伏や形状にあわせて、各タイプを組み合わせます。

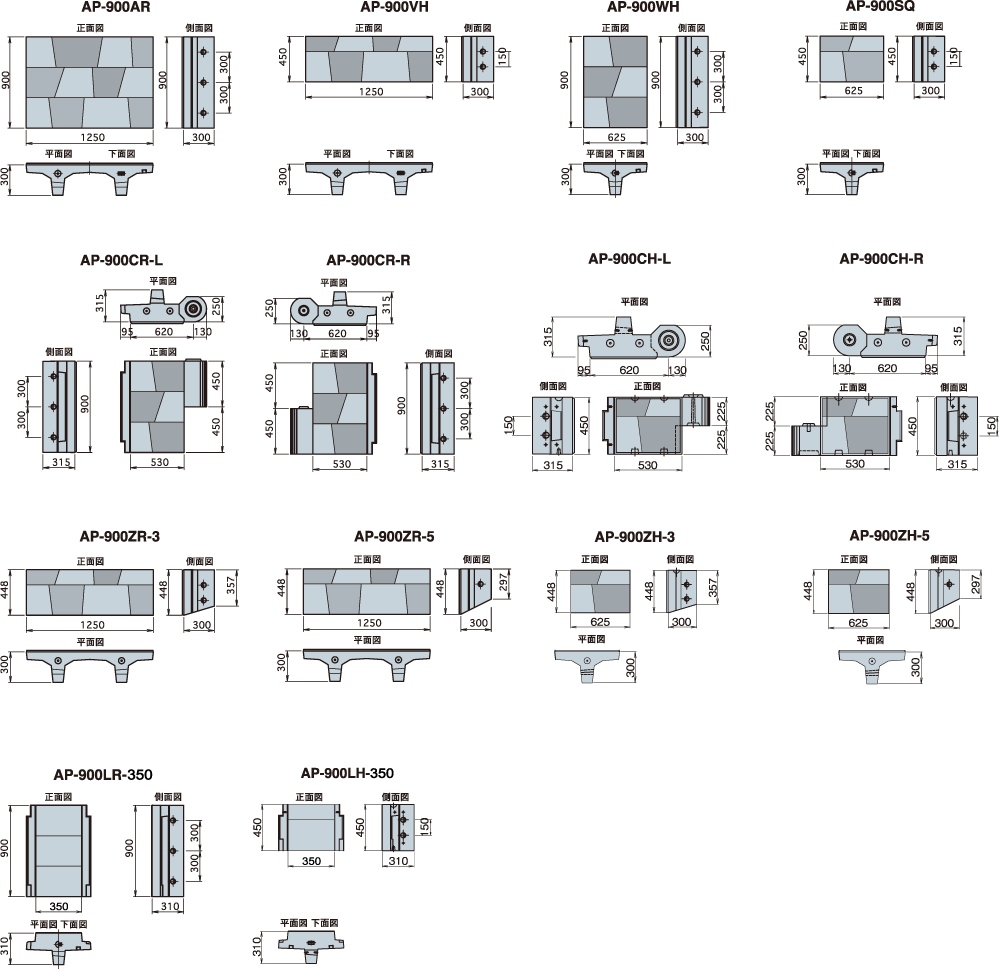

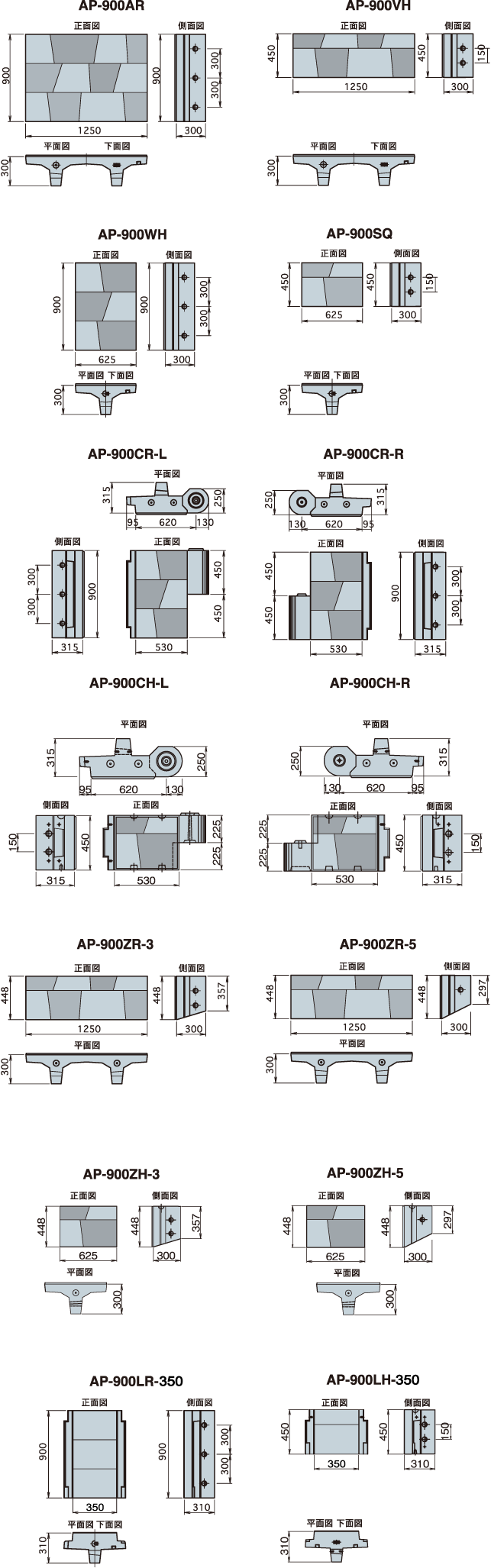

壁面材

buzai1-pc
buzai2-pc

規格

パネルタイプ高さ(mm)幅(mm)厚さ(mm)参考重量(kg)
標準AR900125075(94)350(400)
WH90062575(94)175(200)
VH450125075(94)175(200)
SQ45062575(94)88(100)
角度調整CR90053080(100)305(305)
CH45053080(100)153(153)
延長調整LR900250〜35080(100)155〜226(164〜240)
LH450250〜35080(100)78〜113(82〜120)
斜壁専用ZR448125075※1164、※2157
ZH44862575※182、※279
  • ( )内は塩害対策用壁面材の厚さ、参考重量です。
  • 1:壁面勾配 1:0.3
  • 2:壁面勾配 1:0.5

アデムウォールは高強度、
低伸度のアデムに支えられています。

buzai4

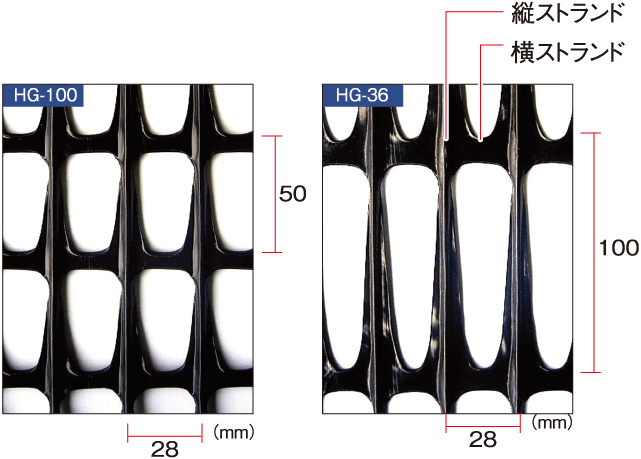

アデムウォールに使用されている「アデム」HGタイプは、ポリエチレンの格子状ネットにアラミド繊維(テクノーラ)を挿入したジオグリッドです。
高強度で伸びおよびクリープ変形の小さいアラミド繊維の特性を活かして、土をしっかり補強・拘束し、より安定性の高い盛土の築造を可能にしました。

buzai5

「アデム」HGタイプは (一財)土木研究センターの建設技術審査証明書を取得した製品です。(第0804号)

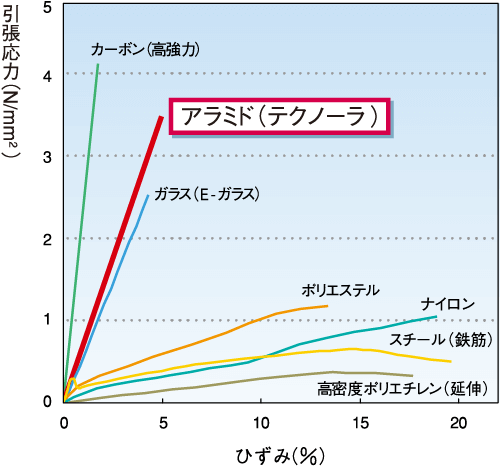

各素材の応力ひずみ特性

buzai6

アデムHGタイプの規格

品番目合い(mm)幅(m)長さ(m) 品質管理強度
(kN/m)※1
伸び率(%) 製品基準強度
(kN/m)※2
クリープを考慮した
限界引張強さ(kN/m)
HG-36100×281.230364.53422
HG-50100×281.230504.54730
HG-60100×281.230604.55737
HG-80100×281.230804.57649
HG-10050×281.2301004.59360
HG-12050×281.2301204.511272
HG-15050×281.2301504.513990
HG-20050×281.2302004.5185120

センサーアデムの規格

品番目合い(mm)幅(m)長さ(m) 品質管理強度
(kN/m)※1
伸び率(%) 製品基準強度
(kN/m)※2
クリープを考慮した
限界引張強さ(kN/m)
HG-200-OPT50×281.2302004.5185120
  • 目合いは、「たて×よこ」を示す
  • 品質管理強度・伸び率は、いずれも「たて」を示す
  • 1 品質管理強度:標準状態における試験環境のもとで、製品製造時に品質をチェックするために行う品質管理試験( 試験片の幅[ストランド1本]/ 引張ひずみ速度[50%/min])において基準となる強度
  • 2 製品基準強度:アデムが適用される補強土の設計において基礎となる強度で、性能確認試験( 試験片の幅[広幅22.4cm]/ 引張ひずみ速度[1%min])において基準となる強度

アデムウォールの二重壁構造は耐久性に優れた
ジオシンセティックスで補強されています。

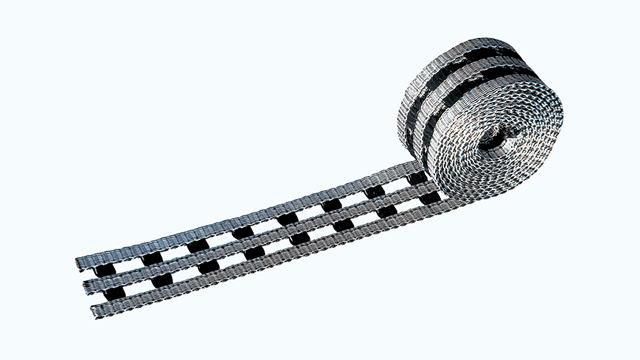

グリッドベルト

buzai7

ポリエステル製のベルト状のジオテキスタイルで、外壁と内壁を連結して、外壁の飛出しや転倒などを防止するとともに、内壁を補強します。

規格

材質 幅×長さ
(mm)
製品基準強度
Tmax(kN/本)
伸び率
(%)
ポリエステル62×500011 以上20 以下

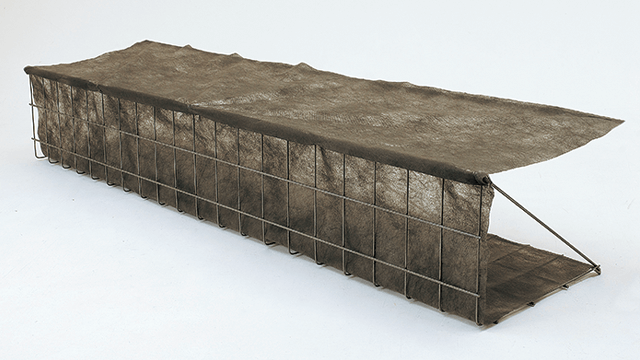

内壁シート

buzai8

内壁の前面に配置され、盛土材料の壁面排水層へのこぼれ出しを防止します。

規格

材質
(mm)
製品基準強度
(N/5cm)
ポリプロピレン1300たて 60 以上 ・ よこ 40 以上
