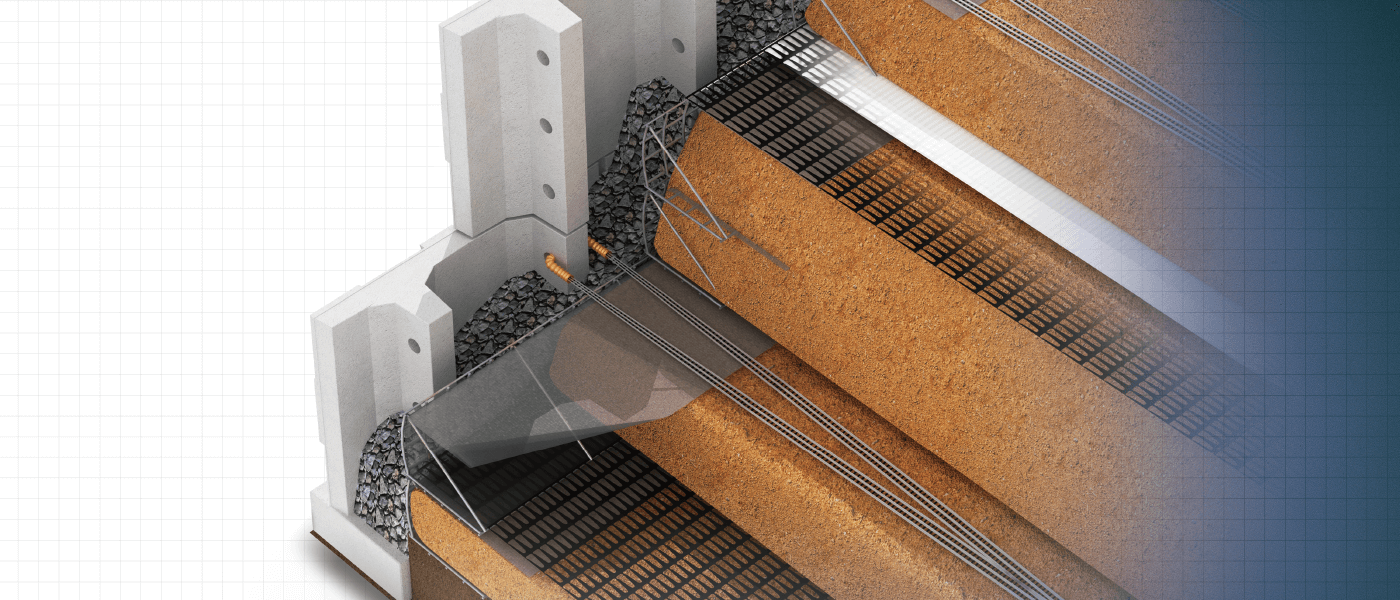

アデムウォールの主要部材、壁面材・アデム・グリッドベルト・内壁シートをご紹介します。
主要部材

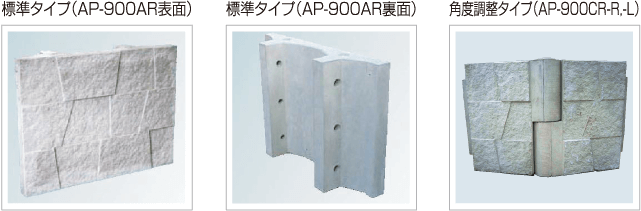

壁面材（コンクリートパネル）は薄型、軽量。
π型の自立しやすい形状で施工性に優れています。
壁面材（コンクリートパネル）の表面には美しい外観を形成するために、凹凸のある化粧が施されています。
また、裏面は現場での施工性を高めるために安定性のあるπ型を採用しています。
施工現場の起伏や形状にあわせて、各タイプを組み合わせます。

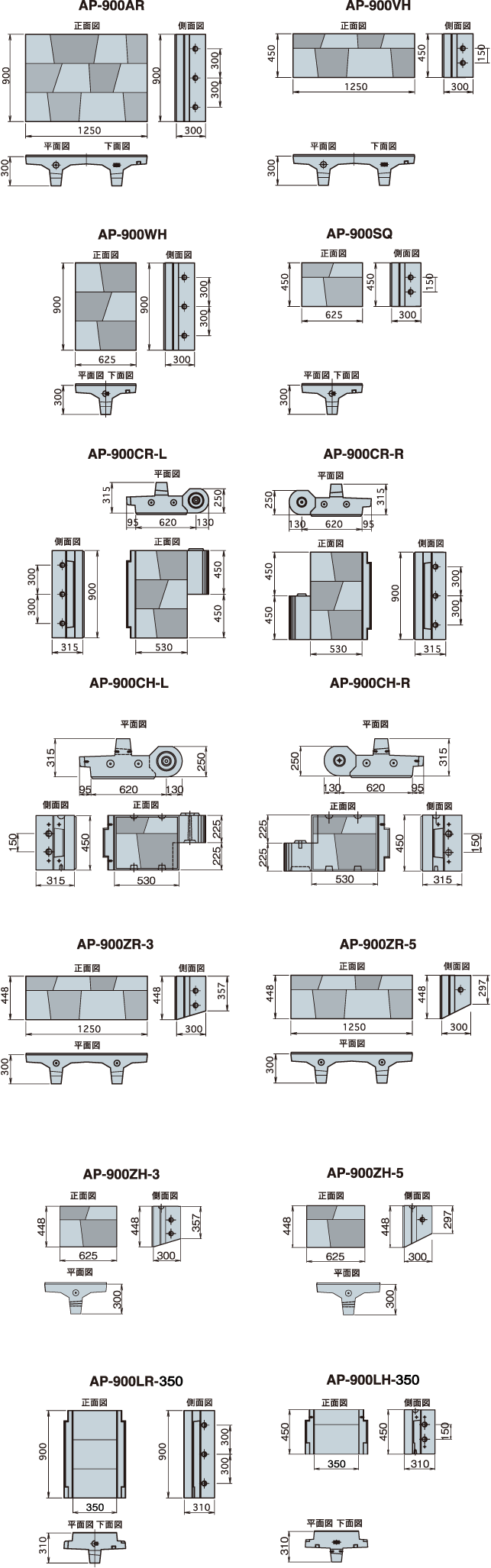

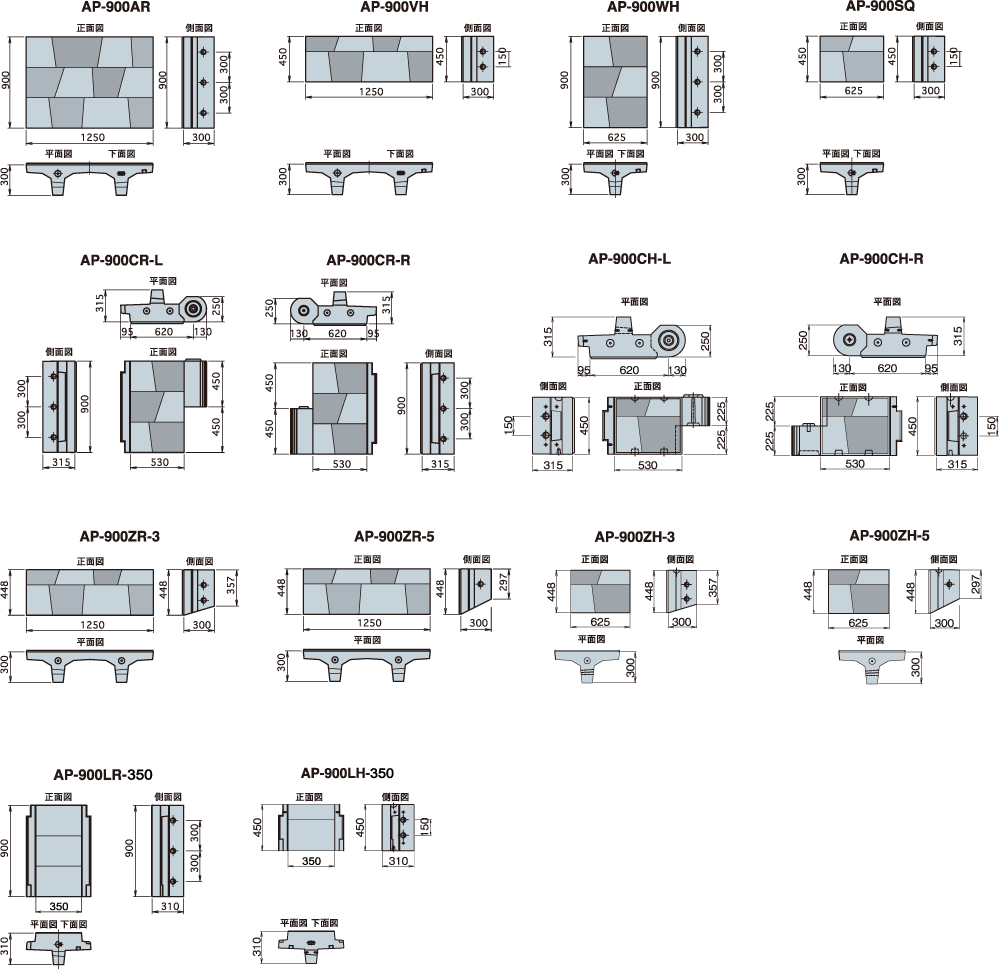

壁面材
規格
| パネルタイプ | 高さ（mm） | 幅（mm） | 厚さ（mm） | 参考重量（kg） | |
|---|---|---|---|---|---|
| 標準 | AR | 900 | 1250 | 75（94） | 350（400） |
| WH | 900 | 625 | 75（94） | 175（200） | |
| VH | 450 | 1250 | 75（94） | 175（200） | |
| SQ | 450 | 625 | 75（94） | 88（100） | |
| 角度調整 | CR | 900 | 530 | 80（100） | 305（305） |
| CH | 450 | 530 | 80（100） | 153（153） | |
| 延長調整 | LR | 900 | 250〜350 | 80（100） | 155〜226（164〜240） |
| LH | 450 | 250〜350 | 80（100） | 78〜113（82〜120） | |
| 斜壁専用 | ZR | 448 | 1250 | 75 | ※1164、※2157 |
| ZH | 448 | 625 | 75 | ※182、※279 | |
- （ ）内は塩害対策用壁面材の厚さ、参考重量です。
- 1：壁面勾配 1：0.3
- 2：壁面勾配 1：0.5
アデムウォールは高強度、
低伸度のアデムに支えられています。
アデムウォールに使用されている「アデム」HGタイプは、ポリエチレンの格子状ネットにアラミド繊維（テクノーラ）を挿入したジオグリッドです。
高強度で伸びおよびクリープ変形の小さいアラミド繊維の特性を活かして、土をしっかり補強・拘束し、より安定性の高い盛土の築造を可能にしました。
「アデム」HGタイプは （一財）土木研究センターの建設技術審査証明書を取得した製品です。（第0804号）

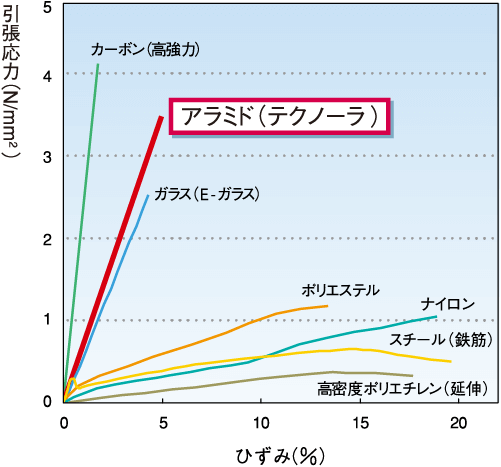

各素材の応力ひずみ特性

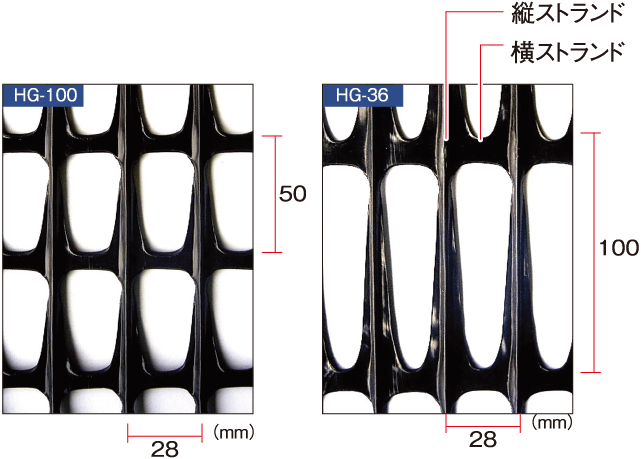

アデムHGタイプの規格
| 品番 | 目合い（mm） | 幅（m） | 長さ（m） | 品質管理強度 （kN/m）※1 |
伸び率（％） | 製品基準強度 （kN/m）※2 |
クリープを考慮した 限界引張強さ（kN/m） |
|---|---|---|---|---|---|---|---|
| HG-36 | 100×28 | 1.2 | 30 | 36 | 4.5 | 34 | 22 |
| HG-50 | 100×28 | 1.2 | 30 | 50 | 4.5 | 47 | 30 |
| HG-60 | 100×28 | 1.2 | 30 | 60 | 4.5 | 57 | 37 |
| HG-80 | 100×28 | 1.2 | 30 | 80 | 4.5 | 76 | 49 |
| HG-100 | 50×28 | 1.2 | 30 | 100 | 4.5 | 93 | 60 |
| HG-120 | 50×28 | 1.2 | 30 | 120 | 4.5 | 112 | 72 |
| HG-150 | 50×28 | 1.2 | 30 | 150 | 4.5 | 139 | 90 |
| HG-200 | 50×28 | 1.2 | 30 | 200 | 4.5 | 185 | 120 |
センサーアデムの規格
| 品番 | 目合い（mm） | 幅（m） | 長さ（m） | 品質管理強度 （kN/m）※1 |
伸び率（％） | 製品基準強度 （kN/m）※2 |
クリープを考慮した 限界引張強さ（kN/m） |
|---|---|---|---|---|---|---|---|
| HG-200-OPT | 50×28 | 1.2 | 30 | 200 | 4.5 | 185 | 120 |
- 目合いは、「たて×よこ」を示す
- 品質管理強度・伸び率は、いずれも「たて」を示す
- 1 品質管理強度：標準状態における試験環境のもとで、製品製造時に品質をチェックするために行う品質管理試験（ 試験片の幅［ストランド1本］/ 引張ひずみ速度［50％/min］）において基準となる強度
- 2 製品基準強度：アデムが適用される補強土の設計において基礎となる強度で、性能確認試験（ 試験片の幅［広幅22.4cm］/ 引張ひずみ速度［1％min］）において基準となる強度
